干霧抑塵系統采用模塊化設計技術，主要設備組成部分包括干霧主機、空氣壓縮機、儲氣罐、智能分配控制箱、干霧霧箱、噴嘴等組成。

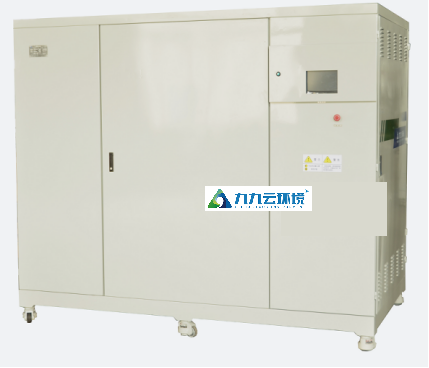

  1、干霧主機

  微米級干霧機是主要完成對高壓水路與高壓氣路進行啟?？刂埔约斑^濾、反沖洗等操作的控制箱。它由電控系統、多功能控制系統、流量控制系統組成。此外，整個微米級干霧抑塵裝置的所有氣路與水路管道中均配置的伴熱帶以及保溫層，以保證在低溫條件下，干霧抑塵設備的正常使用。

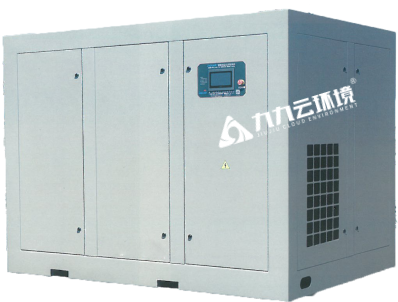

  2、空氣壓縮機

  空氣壓縮機是氣液兩相干霧抑塵系統的重要組成部分，為系統提供所需的壓縮空氣。主要包括箱式結構、螺桿式壓縮機。不同規格的空壓機能耗指標也不同，用戶對系統的能耗管理要求也將影響空壓機的選型。

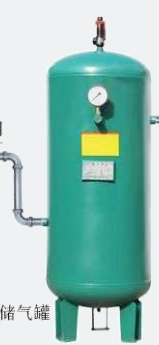

  3、儲氣罐

  儲氣罐是專門用來儲存氣體的設備，在空壓機排氣量達不到微米級干霧機瞬時排量標準的情況下，先將儲存從螺桿式空氣壓縮機排出的壓縮空氣，為微米級干霧機瞬時用氣儲備足夠的空氣。同時還能起穩定系統壓力、降低氣路中的溫度、除去一部分水、灰塵、雜質的作用。

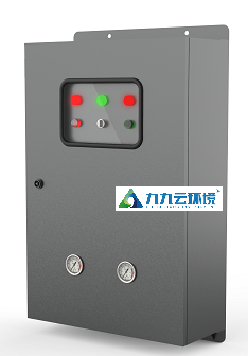

  4、智能分配控制箱

  通過水氣分配器實現水、氣、電主管線與萬向節噴霧器總成的連接，并根據現場情況通過PLC控制實現各萬向節噴霧器總成分別噴霧。

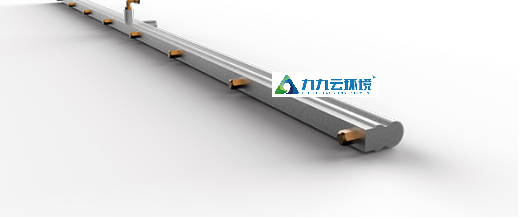

  5、干霧霧箱

  干霧霧箱是干霧抑塵系統重要工作單元。接收由干霧主機輸送來的氣、水并將其轉化成顆粒直徑為1～10μm的干霧噴射出去，按微米級干霧機的控制指令噴向抑塵點。當干霧與粉塵顆粒相互接觸、碰撞時，使粉塵顆粒相互粘結、凝聚變大，并在自身的重力作用下沉降，從而達到抑塵的作用。

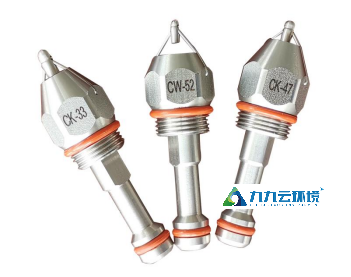

  6、噴嘴

  其原理是液體和壓縮空氣在噴嘴內部混合，再經由緊密的機械超聲振子（也稱為超聲波發生器）再次霧化，產生極細的噴霧顆粒，形成圓形噴霧。同時在工作過程中的高頻振動還可以產生自清洗的效果。
